MAKE YOUR UNO-ARDUINO ®

Un kit con todo lo que necesitas para aprender a soldar construyendo tu propio Arduino UNO.

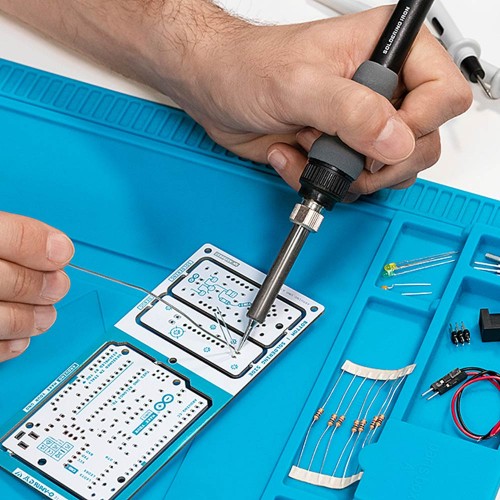

Aprende los conceptos básicos de la electrónica montando manualmente tu Arduino UNO, descubre y practica la soldadura ensamblando cada componente y luego libera tu creatividad con el único kit que se convierte en un sintetizador.

El kit Arduino Make Your UNO es una oportunidad única aprender a soldar. Y cuando hayas terminado, con la propia puedes construir un sintetizador y hacer música.

El kit Make Your UNO viene con unas instrucciones muy completas en una plataforma de contenido exclusiva.

Se incluyen videos, un visor interactivo en 3D para seguir instrucciones detalladas y cómo programar tu placa una vez que esté terminada.

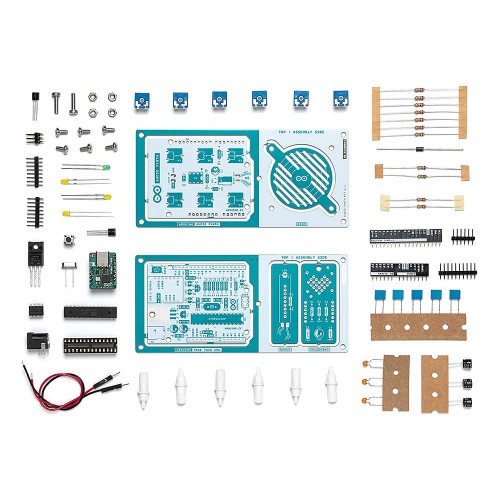

Contenido:

• 1 Haz tu PCB UNO
• 1 placa adaptadora serie USB C
• 7 Resistencias 1k Ohm
• 2 Resistencias de 10k Ohm
• 2 Resistencias 1M Ohm
• 1 diodo (1N4007)
• 1 cristal de 16 MHz
• 4 LED amarillos
• 1 LED verde
• 1 pulsador
• 1 MOSFET
• 1 LDO (3,3 V)
• 1 LDO (5V)
• 3 condensadores cerámicos (22pF)
• 3 condensadores electrolíticos (47uF)
• 7 condensadores de poliéster (100nF)
• 1 enchufe para ATMega 328p
• 2 conectores de E/S
• 1 cabezal de conector de 6 pins
• 1 conector jack de barril
• 1 microcontrolador ATmega 328p

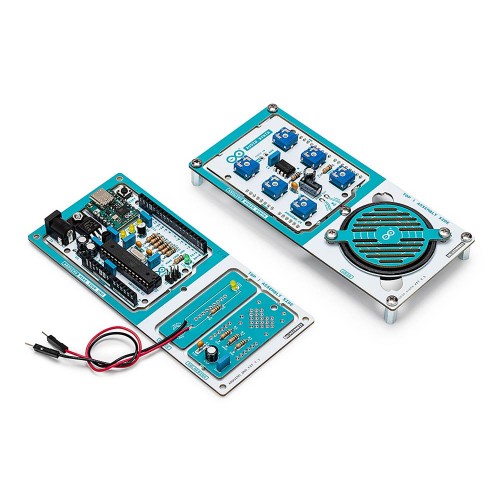

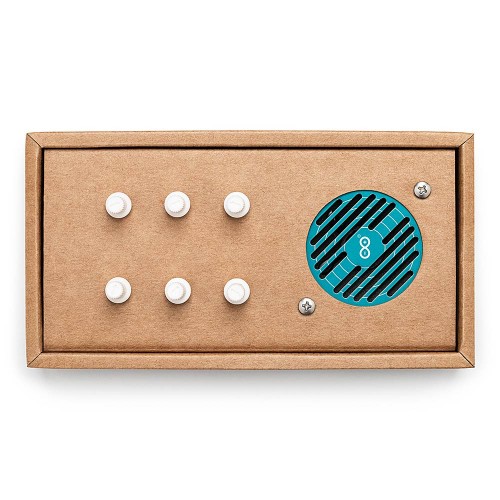

Sintetizador de audio Arduino:

• 1 PCB de sintetizador de audio
• 1 resistencia de 100 K Ohm
• 1 resistencia de 10 Ohm
• 1 amplificador de audio (LM386)
• 1 condensadores cerámicos (47nF)
• 1 condensadores electrolíticos (47uF)
• 1 condensadores electrolíticos (220uF)
• 1 condensador de poliéster (100 nF)
• 4 conectores pin header
• 6 potenciómetro 10k Ohm con perillas de plástico

Piezas de repuesto:

• 2 condensadores electrolíticos (47uF)
• 2 condensadores de poliéster (100nF)
• 2 condensadores cerámicos (22pF)
• 1 pulsador
• 1 LED amarillo
• 1 LED verde

Partes mecánicas

• 5 espaciadores de 12 mm
• 11 espaciadores de 6 mm
• 5 tuercas de tornillo
• 2 tornillos de 12 mm

*Este kit no incluye soldador ni estaño para soldar.

GUÍA PASO A PASO
