ARDUINO ® Science Kit R3

Desde realizar interesantes experimentos hasta interpretar datos del mundo real, los estudiantes ahora pueden experimentar la emoción del descubrimiento científico de primera mano.

Libera el poder de la recopilación y el análisis de datos en tiempo real con la aplicación integrada Arduino Science Journal. Fomenta las habilidades de investigación científica mientras los estudiantes recopilan, registran e interpretan datos de sus propios experimentos. ¿No tienes experiencia previa en codificación o electrónica? ¡Ningún problema! Nuestro diseño adaptado para estudiantes y profesorado, completo con un programa precargado y conectividad Bluetooth® perfecta, garantiza un viaje de aprendizaje sin esfuerzo. Además, el completo ecosistema de sensores ofrece una amplia gama de posibilidades de recopilación de datos, lo que hace que este kit se adapte a las necesidades educativas en constante evolución.

Descripción general

Descubre un mundo de aprendizaje interactivo con el robusto hardware y software del Science Kit R3. Con Arduino Nano RP2040 Connect, Science Carrier R3 y una impresionante variedad de sensores a su disposición, tendrás todo lo que necesitas para embarcarte en un emocionante viaje educativo. Mientras tanto, la aplicación Science Journal cierra la brecha entre la teoría y la práctica, facilitando la recopilación, el registro y la interpretación de datos en tiempo real.

El kit mejora la experiencia de aprendizaje al fomentar una mejor comprensión de conceptos complejos de física a través de una experimentación práctica atractiva. Promueve la alfabetización científica y perfecciona las habilidades de pensamiento crítico al proporcionar escenarios de aplicación del mundo real. Con su guía de contenido intuitiva, tanto profesorado como alumnado puede navegar a través de exploraciones científicas con facilidad.

Explore lo que el Science Kit R3 tiene para ofrecer:

• Aprendizaje experimental práctico: realiza experimentos físicos, transformando conceptos abstractos de física en experiencias tangibles e interactivas.
• Recopilación y análisis de datos en tiempo real: con la integración de la aplicación Science Journal, el kit permite a los estudiantes recopilar, registrar e interpretar datos en tiempo real con dispositivos móviles, fortaleciendo su alfabetización en datos y sus habilidades de investigación científica.
• Diseño amigable para profesorado y alumnado: Equipado con un programa precargado, el kit no requiere conocimientos previos de codificación o electrónica. También cuenta con conectividad Bluetooth® para una fácil transmisión de datos desde la placa Arduino a los dispositivos móviles de los estudiantes.
• Ecosistema completo de sensores: el kit viene con múltiples sensores, lo que proporciona una amplia gama de posibilidades de recopilación de datos y lo mantiene adaptable a las necesidades educativas en evolución.
• Cursos guiados gratuitos: Explore Physics: incluye una guía de cursos intuitiva que ayuda a utilizar el kit, presentar y analizar datos y evaluar resultados experimentales. Estos cursos también ayudan a los estudiantes a comunicar eficazmente sus descubrimientos científicos.
• Soporte didáctico integral: con su guía intuitiva, Arduino Science Kit R3 facilita el proceso de instrucción para los profesores. No solo instruye sobre el uso del kit, sino que también ayuda en la presentación, análisis y evaluación de datos, asegurando que los estudiantes comuniquen sus descubrimientos científicos de manera efectiva.

Especificaciones técnicas

• Conexión Arduino Nano RP2040
• USB-C®, soporte y cable para 4 pilas AA (conector JST), conectores tipo banana
• Temperatura del aire, humedad, presión del aire, proximidad, temperatura de color, luz, compuestos orgánicos volátiles (COV), IMU, micrófono (nano), voltaje, corriente, resistencia
• Sensor de distancia ultrasónico, sensor de sonda de temperatura
• 2 servos
• 2x I2C
• 2x entradas analógicas genéricas
• 1.000 - 9.000 Hz , Control de fase, Multiplicador de frecuencia, Ajustador de frecuencia, Control de amplitud. Salida para altavoces y Conexión a osciloscopio.
• Almohadillas conductoras
• Conectado a los estándares AP PHYSICS, IB DIPLOMA, NGSS, NYS, UK(E)
• Altavoces x2
• Tiras de VELCRO®
• Soportes de silicona
• Portapilas

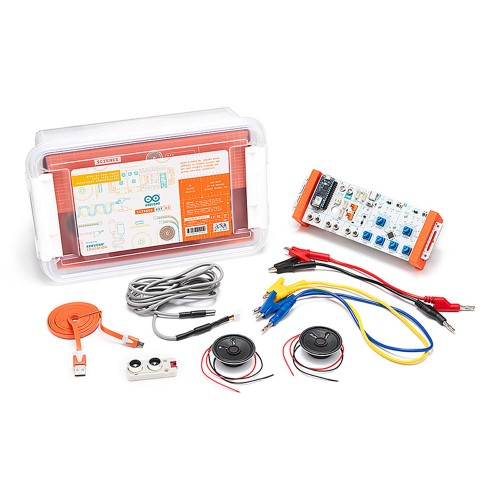

Hardware:

Conexión Arduino Nano RP2040

Portador científico Arduino R3

Sensores integrados:

• Calidad del aire, temperatura, humedad y presión.
• IMU: acelerómetro lineal de 6 ejes, giroscopio y magnetómetro
• Proximidad, luz ambiental, color de luz
• Diferencia de voltaje o potencial eléctrico
• Corriente eléctrica
• Resistencia eléctrica
• Generadores de funciones para ver y escuchar el efecto de la frecuencia, amplitud,
• y fase en una onda de sonido
• Sensor de intensidad del sonido ambiental

Puertos:

• 2 entradas analógicas Grove (para sensor de sonda de temperatura externo)
• 2 puertos Grove I2C (para distancia externa y sensor de eco de ping)
• 1 conector JST de batería
• 2 puertos de salida conectados a una señal de menor potencia desde la función
• generadores* (generación futura)
• 1 puerto de salida de 3,3 V y tierra
• 2x puertos de altavoz conectados a generadores de funciones

Otro:

• Cable de dos extremos de 50 cm - azul: pinzas de cocodrilo en un extremo, conector tipo banana
• el otro
• Cable de dos extremos de 20 cm - negro: pinzas de cocodrilo en un extremo, conector tipo banana
• el otro
• Cable de dos extremos de 20 cm - rojo: pinzas de cocodrilo en un extremo, conector tipo banana en el otro.
• otro
• tiras de VELCRO®
• Soportes de silicona
• Sensor de sonda de temperatura externa
• Sensor de distancia ultrasónico
• Cable Grove carcasa de 4 pines con bloqueo x2 (L=200 mm)
• Cable USB-C®
• Cable de dos extremos de 50 cm - amarillo: pinzas de cocodrilo en un extremo, conector tipo banana
• el otro
• 2x altavoces
• Cable para portapilas con conector JST
• Portapilas para cuatro pilas AA 1v5

Preguntas frecuentes

¿Qué incluye el kit?

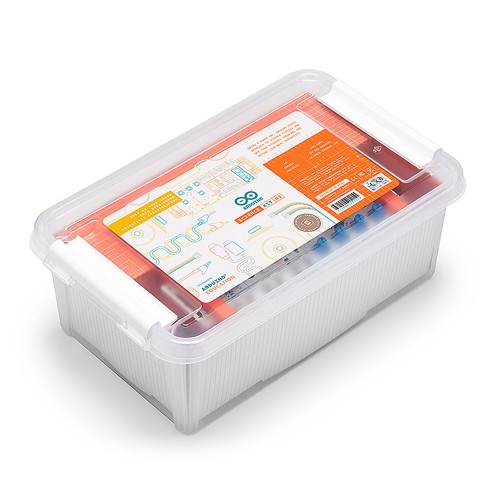

El Science Kit R3 viene en una práctica caja de almacenamiento, junto con un Arduino Nano RP2040 Connect, el nuevo Arduino Science Carrier R3 con un amplio ecosistema de sensores integrados y todas las piezas necesarias para montar y realizar los experimentos. Sólo necesitarás agregar algunos artículos del hogar fáciles de encontrar para seguir experimentando y un dispositivo móvil para registrar tus datos. Tendrás acceso completo a nuestra plataforma exclusiva de contenidos online.

Es necesario instalar la aplicación Science Journal para trabajar con el kit. La aplicación es gratuita y compatible con los sistemas operativos Android e iOS.

¿Necesito alguna experiencia previa con la codificación?

No, no necesitas ninguna experiencia previa en codificación. ¡El Nano RP2040 Connect viene precargado con un boceto para ejecutar sus experimentos nada más sacarlo de la caja! Tú piensas en la ciencia, nosotros haremos el resto.

¿Qué idiomas están disponibles?

El Science Kit R3 está actualmente disponible en inglés. Se agregarán más idiomas.

¿Dónde puedo encontrar instrucciones de construcción para mi Science Kit R3?

El kit no requiere montaje. El Nano RP2040 y el Science Carrier R3 contienen la mayoría de los sensores a bordo.

Puede encontrar la URL course.arduino.cc/explore-physics de los experimentos debajo de la tapa del cuadro Science Kit R3.

¿Mi kit necesita baterías?

Sí, Science Kit R3 requiere el uso de una fuente de alimentación externa. Puede usar la computadora como fuente de energía y también es posible que desee usar un banco de energía portátil (como el que se usa para cargar su teléfono o tableta) o el conector JST para ejecutar experimentos remotos. Se requieren cuatro pilas AA (no incluidas en el kit).

¿Para qué nivel de grado son apropiados sus materiales?

El Science Kit R3 está diseñado para estudiantes de secundaria y bachillerato.

¿A quién está destinado el kit?

Este kit ha sido diseñado específicamente para profesores de ciencias y física interesados ​​en incorporar un enfoque práctico y basado en la investigación a su clase.

¿Qué sistema operativo se requiere?

Puede acceder al contenido en línea con Windows 7 o superior, Linux, macOS y Chrome. Puede instalar y ejecutar la aplicación Science Journal con Android, iOS.

¿La integración de la placa Arduino en la aplicación Science Journal es compatible con dispositivos iOS?

Sí, Science Kit R3 es compatible con la aplicación Science Journal para Android e iOS.

¿Este kit es compatible con Chrome OS?

Sí. Puedes acceder a la plataforma de contenidos online desde tu Chromebook o Chromebox.

Si posee un sistema Chrome OS compatible con aplicaciones de Android, también podrá ejecutar Science Journal desde su Chromebook.

¿Puedo reprogramar mi Nano RP2040 Connect?

¡Por supuesto que puede! La Nano RP2040 Connect incluida en el kit es como cualquier otra placa Arduino normal que puedes utilizar para muchos proyectos fantásticos. Obtén más información sobre las especificaciones técnicas de esta placa aquí: https://docs.arduino.cc/hardware/nano-rp2040-connect

He subido otro boceto a mi tablero. ¿Cómo puedo recuperar el boceto original para ejecutar mis experimentos?

Puedes recuperar el boceto original buscando la biblioteca "Arduino_ScienceKitCarrier" en el Administrador de bibliotecas de Arduino, ya sea en el IDE de Arduino sin conexión o en el Editor web de Arduino.

ACCESO A LA PLATAFORMA DE APRENDIZAJE EN LÍNEA

¿Cuántas lecciones están incluidas en el kit?

El kit incluye acceso a una guía de introducción y 10 experimentos prácticos de física.

¿Cuánto dura una lección?

Los experimentos prácticos duran aproximadamente 90 minutos. Es posible que desees asignar algo de tiempo adicional para el análisis de los resultados y la discusión en una clase de seguimiento.

¿Qué conceptos se tratan?

Hemos trabajado con educadores y expertos en la materia para seleccionar actividades relacionadas con:

• Fuerzas, movimiento e interacciones.
• Ondas, oscilaciones y radiación electromagnética.
• Energía y transferencia de energía.
• Estructura y propiedades de la materia.

¿Debo seguir las actividades en el orden indicado?

No, estas actividades se pueden ejecutar de forma independiente; sin embargo, te recomendamos que te familiarices con el kit utilizando primero la sección "Introducción".

AULA

¿Cuáles son los requisitos mínimos en el aula?

Requisitos del sistema Arduino: Puerto USB / Windows XP o superior / mac OS X 10.5 o superior / Linux / Chrome OS 38 o superior.
Requisitos del sistema de la aplicación Science Journal: sistema operativo Android 5 o superior/sistema Chrome OS compatible con aplicaciones de Android. También necesitará una conexión a Internet que funcione.

¿Cuántos estudiantes pueden usar un kit?

Science Kit R3 es ideal para dos estudiantes.

¿Necesito soldar?

No, este kit incluye módulos plug-and-play o cables tipo banana. No se requiere cableado, placas de prueba ni soldadura.

¿Este kit es compatible con Google Classroom?

Sí, este kit es compatible con Google Classroom. Puedes compartir las actividades usando el botón del Aula.

¿Puedo usar este kit en mi club extraescolar STEM?

¡Seguro! Este kit se puede utilizar tanto en entornos educativos formales como informales.
